Цель работы - создание программы, реализующей искусственную нейронную сеть; разработка процедуры обучения сети; использование полученных результатов для решения тестовых задач сжатия данных, классификации и аппроксимации.

Модели различных типов искусственных нейронных сетей и методы их обучения описаны в учебном пособии "Искусственные нейронные сети". В теоретической части данного пособия в качестве примера рассматривается простейшая двухслойная сеть с линейными функциями активации, используемая для решения задачи сжатия данных с потерями.

Пусть дано прямоугольное изображение, каждый пиксел которого характеризуется своей яркостью. Изображение разбивается на p прямоугольных кадров размером Nh x Nv каждый. Кадр сжимается в вектор данных размерностью L (L<Nh*Nv), который затем восстанавливается (например, после хранения или передачи по медленным каналам связи) в кадр того же размера Nh x Nv.

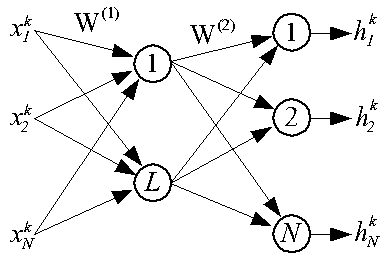

Решение этой задачи возможно с использованием сети, структурная схема которой представлена ниже.

Здесь x^k_j, j=1,2, ..., N, N=Nh*Nv - значение яркости j-ого пикселя в k-ом кадре, k=1, 2, ..., p.

Сжатие (компрессия) данных осуществляется первым слоем нейронов, а восстановление (декомпрессия) - выходным. Сеть является автоассоциативной, поскольку ее выходной вектор H^k должен совпадать с входным X^k.

Веса первого слоя нейронов в матричной форме обозначаются W⁽¹⁾, а выходного слоя - W⁽²⁾. Вследствие линейности функций активации и однонаправленности распространения сигналов имеем:

Обучение сети, состоящее в оптимальном подборе весов, составляющих матрицы W⁽¹⁾ и W⁽²⁾, подразумевает минимизацию целевой функции в виде:

Для отыскания минимума этой целевой функции будем использовать метод обратного распространения ошибки в режиме онлайн. В рамках данного метода уточнение весовых коэффициентов производится формулой метода градиента:

Частные производные целевой функции по весам нейронов выходного слоя имеют следующий вид:

С учетом линейности функций активации выходного слоя нейронов f(u⁽²⁾_i) выражения для частных производных упрощаются:

Компоненты вектора градиента для весов первого слоя нейронов определяются более сложно:

Опять линейность функций активации и для первого слоя нейронов позволяет упростить выражения до следующего вида:

Для отладки программы, реализующей нейронную сеть, воспользуемся фотографией "Экзамен", представленной ниже.

Из данной цветной фотографии получим образ в формате png в градациях серого размером 256x256 пикселей, как это показано ниже.

Для манипулирования данными, составляющими изображение в формате png, наибольшее распространение получили средства прикладных библиотек libgd (http://www.boutell.com/gd) и libpng (http://www.libpng.org). В данном учебном пособии используются функции библиотеки libpng, в Приложении приведен пример программы, осуществляющей считывание изображения из png-файла, модификацию этого изображения и его запись в выходной png-файл.

Ниже представлены результаты работы нейронной сети для различных значений параметров Nh, Nv и L (во всех случаях использовался единственный цикл обучения).

1. Лабораторная работа выполняется в среде ОС Linux с использованием компилятора gcc/g++ языка программирования C/C++. Для создания графических иллюстраций рекомендуется использовать утилиту gnuplot.

2. Разработать, используя язык C/C++, программу, моделирующую поведение искусственной нейронной сети указанного преподавателем типа и обеспечивающую ее обучение для решения задач сжатия данных с потерями, классификации и аппроксимации. Ниже представлена таблица вариантов заданий.

3. Отладить модель нейронной сети и процедуру ее обучения на произвольных данных. В заданиях, связанных с обработкой изображений, необходимо подготовить, используя любой растровый графический редактор (например, gimp) несколько изображений в градациях серого (глубина - 8 бит) в формате png с размерами кратными 16. В задачах классификации для отладки можно воспользоваться вариантами распределения данных из лабораторной работы "Программирование искусственного нейрона".

4. Обучить разработанную нейронную сеть на предложенном преподавателем варианте данных и проверить ее работоспособность.

5. Выполнить все модификации в программе и исходных данных, указанные преподавателем.

6. Оформить отчет по лабораторной работе с использованием языка разметки HTML (все иллюстрации должны быть представлены в формате png).

1. Описание реализованной модели нейронной сети и процедуры ее обучения.

2. Описание (графическое или табличное) обучающих данных.

3. Численные значения, характеризующие начальное состояние, ход обучения и его результат (например, начальные и итоговые значения входных весов нейронов, величина коэффициента обучения, количество циклов обучения и т.п.).

4. Графическое представление результатов обучения нейрона.

5. Исходный текст программы.

Здесь приведен текст программы на языке C, иллюстрирующей использование прикладной библиотеки libpng для манипулирования файлами в формате png. Программа считывает входной png-файл, содержащий изображение в градациях серого с глубиной 8 бит, "инвертирует" яркость каждого пикселя и записывает полученное изображение в выходной png-файл.

/*
Команда компиляции и компоновки:
gcc -o pngexam pngexam.c -lpng -lz -lm
*/
#include <stdlib.h>
#include <stdio.h>
#include <png.h>
#define PNG_BYTES_TO_CHECK 4

int main (int argc, char *argv[]) {
  png_structp png_read_ptr;
  png_infop info_read_ptr;
  png_structp png_write_ptr;
  png_infop info_write_ptr;
  png_uint_32 width, height;
  int bit_depth, color_type, interlace_type;
  int compression_type, filter_method;
  int row, col;
  png_bytep *row_pointers;
  char sigBuf[PNG_BYTES_TO_CHECK];

  FILE *fpIn;
  FILE *fpOut;

  fpIn = stdin;
  if (argc > 1) {
    if ((fpIn = fopen(argv[1], "r")) == NULL) {
      perror (argv[1]);
      exit (1);
      };
    };

  if (fread(sigBuf, 1, PNG_BYTES_TO_CHECK, fpIn) != PNG_BYTES_TO_CHECK) {
    fclose (fpIn);
    exit (2);
    };

   /* Проверка первых PNG_BYTES_TO_CHECK байт заголовка png-файла */
  if ( png_sig_cmp(sigBuf, (png_size_t)0, PNG_BYTES_TO_CHECK) ) {
    fclose (fpIn);
    exit (3);
    };

  png_read_ptr = png_create_read_struct(PNG_LIBPNG_VER_STRING, NULL, NULL, NULL);
  if (png_read_ptr == NULL) {
    fclose(fpIn);
    exit (2);
    };

  info_read_ptr = png_create_info_struct(png_read_ptr);
  if (info_read_ptr == NULL) {
    fclose(fpIn);
    png_destroy_read_struct(&png_read_ptr, png_infopp_NULL, png_infopp_NULL);
    exit (3);
    };

  if ( setjmp( png_jmpbuf(png_read_ptr) ) ) {
    /* Переход в эту точку означает возникновение ошибки при чтении png-файла */
    /* Освободить память, ассоциированную с png_read_ptr и info_read_ptr */
    png_destroy_read_struct(&png_read_ptr, &info_read_ptr, png_infopp_NULL);
    fclose(fpIn);
    exit (4);
    };

  png_init_io(png_read_ptr, fpIn);

  /* Информировать о том, что PNG_BYTES_TO_CHECK байт уже прочитано */
  png_set_sig_bytes(png_read_ptr, PNG_BYTES_TO_CHECK);

  png_read_png(png_read_ptr, info_read_ptr, PNG_TRANSFORM_IDENTITY, png_voidp_NULL);

  fclose(fpIn);

  png_get_IHDR(png_read_ptr, info_read_ptr, &width, &height, &bit_depth,
  	&color_type, &interlace_type, &compression_type, &filter_method);
  printf ("Ширина = %d, высота = %d\n", width, height);
  printf ("Тип цвета = %d, глубина цвета = %d\n", color_type, bit_depth);
  printf ("Количество байт в строке = %d\n", png_get_rowbytes(png_read_ptr, info_read_ptr));

  if (color_type != 0) {
    fprintf (stderr, "Не умею работать с типом цвета %d (только 0)\n", color_type);
    exit (11);
    };

  if (bit_depth != 8) {
    fprintf (stderr, "Не умею работать с глубиной цвета %d (только 8)\n", bit_depth);
    exit (11);
    };

  row_pointers = png_get_rows (png_read_ptr, info_read_ptr);

  /*--- Получение негатива исходного изображения ---*/

  for (row = 0; row < height; row++) {
    for (col = 0; col < width; col++) {
      row_pointers[row][col] ^= 0xFF;
      };
    };

  /*------ Запись png-файла -----*/

  fpOut = stdout;
  if (argc > 2) {
    if ((fpOut = fopen(argv[2], "w")) == NULL) {
      perror (argv[2]);
      exit (5);
      };
    };

  png_write_ptr = png_create_write_struct(PNG_LIBPNG_VER_STRING, NULL, NULL, NULL);
  if (png_write_ptr == NULL) {
    fclose(fpOut);
    exit (6);
    };

  info_write_ptr = png_create_info_struct(png_write_ptr);
  if (info_write_ptr == NULL) {
    fclose(fpOut);
    png_destroy_write_struct(&png_write_ptr,  png_infopp_NULL);
    exit (7);
    };

  if ( setjmp (png_jmpbuf(png_write_ptr) ) ) {
    fclose(fpOut);
    png_destroy_write_struct(&png_write_ptr, &info_write_ptr);
    exit (8);
    };

  png_set_IHDR(png_write_ptr, info_write_ptr, width, height, bit_depth,
	color_type, interlace_type, compression_type, filter_method);
  png_set_rows (png_write_ptr, info_write_ptr, row_pointers);

  png_init_io(png_write_ptr, fpOut);
  png_write_png(png_write_ptr, info_write_ptr, PNG_TRANSFORM_IDENTITY, png_voidp_NULL);


  png_destroy_read_struct(&png_read_ptr, &info_read_ptr, png_infopp_NULL);
  fclose(fpOut);

  exit (0);
  }
